一、海為PLC模擬量輸入/輸出的特點：
    1、   信號類型可以單通道獨立設定：
             線性信號支持6種類型：[4,20]mA、[0,20]mA、[1,5]V、[0,5]V、[0,10]V、[-10,10]V
             熱電偶信號支持10種類型：S、K、T、E、J、B 、N、R、Wre3/25、Wre5/26熱電偶
             熱電阻信號支持4種類型：Pt100、Pt10、Cu50、Cu100熱電阻
     2、   使用AI0-AI31和AQ0-AQ31直接訪問：無須通過FROM/TO指令來讀或寫
     3、   可以定義使用工程量：無須通過編程進行碼值與工程量之間的轉換
     4、  12位精度采用0-32000的碼值：在模擬量的碼值處理上歐美一般采用大碼值（如西門子4~20mA的碼值為6400~32000，-5V~5V的碼值為-16000~16000），而日系則一般采用原碼即0-4095，海為PLC的模擬量采用了大碼值處理，并且將所有的信號類型進行了統(tǒng)一，碼值都為0~32000，采用大碼值的好處在于避免了在運算過程中損失精度。
             模擬量輸入/輸出的配置通過“PLC硬件配置”完成，如下圖：


二、模擬量的仿真及運算

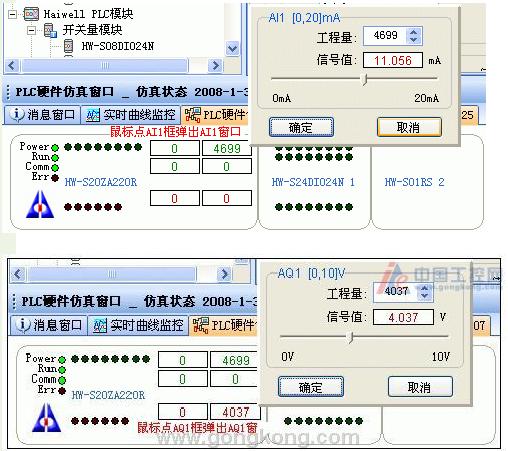

        在仿真狀態(tài)下，可以通過仿真窗口或強制窗口輸入AI/AQ值，在仿真窗口輸入AI/AQ值時還可以直接得出輸入/輸出的信號量值。如下圖：



對小數點是根據量程的放大比率來對應，例如對 “液位控制范圍：1-3m
          使用任意型號液位變送器，變送器輸出4-20ma”可以選擇使用工程量，將下限值設為10000，上限值設為30000（放大比率為10000表示4個小數點），假如AI0的值為12345，則表示1.2345米，對于輸出，直接將值賦與AQ即可（假如閥門開度為0-100，工程量下限設0，上限設10000，放大比率為100表示2個小數點），AQ0=5000，表示閥門開度為50.00）。
           AI/AQ為寄存器，可以直接使用進行運算


三、帶模擬量的混合型主機 AC220V供電
    1、HW-S16ZA220R：8xDI,6xDO繼電器,1xAI線性輸入, 1xAO線性輸出,
           RS232+RS485,支持5個通訊口
    2、HW-S16ZA220T：8xDI,6xDO晶體管,1xAI線性輸入,1xAO線性輸出,
           RS232+RS485,支持5個通訊口
    3、HW-S20ZA220R：8xDI,6xDO繼電器,4xAI線性輸入, 2xAO線性輸出,
           RS232+RS485,支持5個通訊口
     4、HW-S20ZA220T：8xDI,6xDO晶體管,4xAI線性輸入,2xAO線性輸出,
           RS232+RS485,支持5個通訊口
DC024V供電
     1、HW-S16ZA024R：8xDI,6xDO繼電器,1xAI線性輸入, 1xAO線性輸出,
           RS232+RS485,支持5個通訊口
     2、HW-S16ZA024T：8xDI,6xDO晶體管,1xAI線性輸入,1xAO線性輸出,
           RS232+RS485,支持5個通訊口
     3、HW-S20ZA024R：8xDI,6xDO繼電器,4xAI線性輸入, 2xAO線性輸出,
             RS232+RS485,支持5個通訊口
     4、HW-S20ZA024T：8xDI,6xDO晶體管,4xAI線性輸入,2xAO線性輸出,
             RS232+RS485,支持5個通訊口

四、模擬量擴展模塊型號
      1、HW-S04AI024N：4xAI線性輸入，12位,帶RS485通訊端口,支持遠程連接
      2、HW-S04AO024N：4xAO線性輸出，12位,帶RS485通訊端口,支持遠程連接
      3、HW-S04XA024N：2xAI線性輸入,2xAO線性輸出，12位,帶RS485通訊端口,支持遠程連接
特點：
       1、 外DC024V獨立供電，帶485通訊口，擴展的模擬量模塊除可以用并行總線擴展外還可以作為遠程IO使用，人機界面及組態(tài)軟件可以通過485網絡用Modbus協(xié)議直接訪問。
       2、 使用485網絡將模擬量模塊作為遠程IO使用時不占用AI/AQ通道個數，每個485網絡可以連接30個模塊，在程序中使用Modbus讀指令MODR和Modbus寫指令來訪問，如下圖：
