客戶一臺18線變頻器啟動就報過流，返廠兩次都沒有解決問題。我發現過流檢測電路居然有設計問題，解決了電路。但發現輸出50Hz時直流分量有點大，0.5Hz低頻下指針萬用表測試正負半周始終不對稱，但IGBT沒有問題，測試輸出電壓波形時發現半周的前2、3個和后2、3個調制波有凹陷，這種情況以前還真沒看到過。
VF調制下也是這樣。

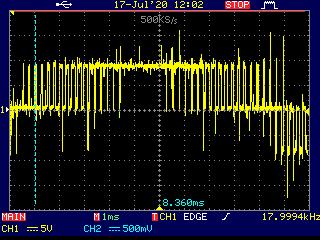

上圖是一個周期圖形，50Hz。

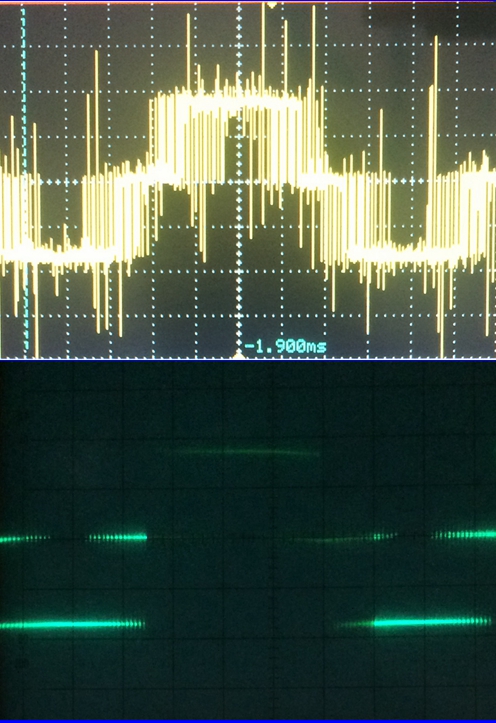

50Hz時一個周波。模擬示波器在示波器上圖片沒問題，但手機照下來上半周比較暗，實際沒問題。



上圖是半個周波，50Hz。

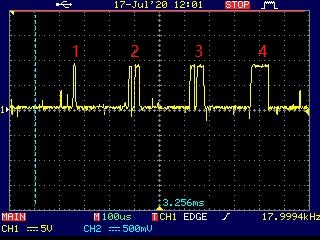

上圖是半個周波斬波波形的前2、3個斬波波形。
為什么第2、3個斬波會是由兩個斬波組成？

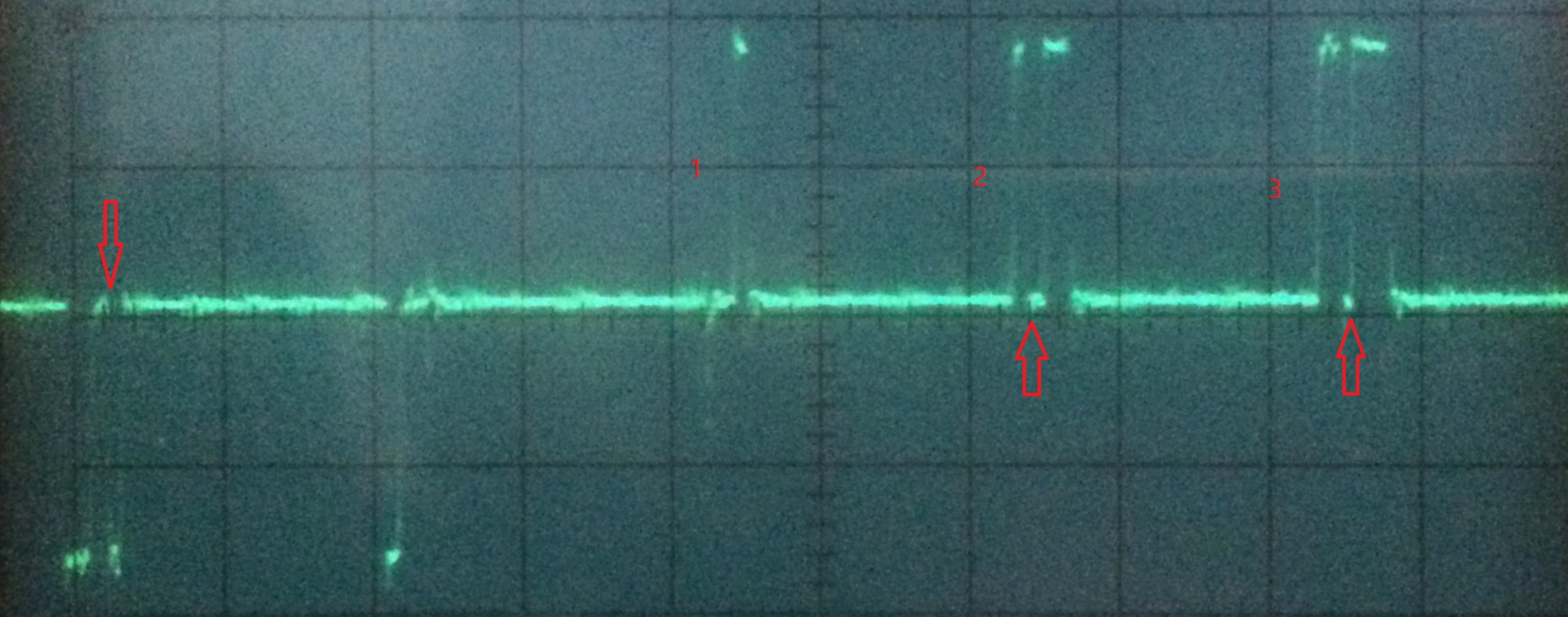

模擬示波器看得更清楚些
沒想通這樣做得目的是什么？
------------------------------------------------------------------------------------------------隔離線-----------------------------------------------------------------------------------------------------------

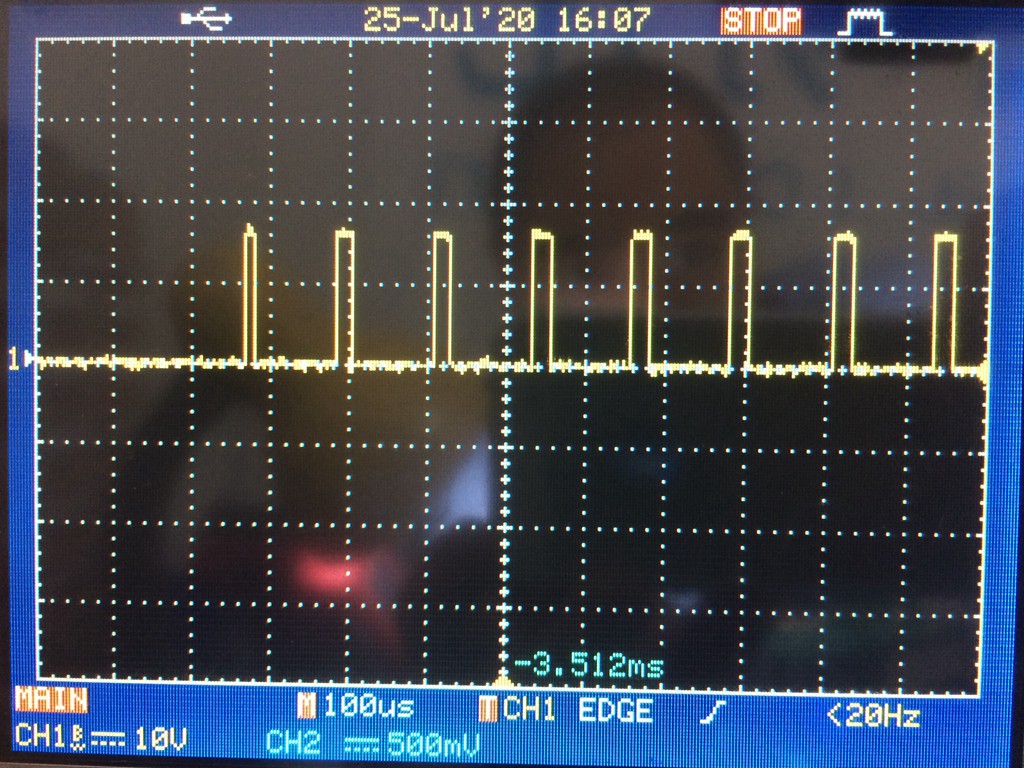

原因找到，下面是IGBT驅動波形前面幾個斬波：


驅動沒有任何問題，帖子前面段的波形是變頻器輸出線電壓波形，出現斬波凹陷（一個斬波周期2個波）是因為不同相驅動不同步，互差相差120度造成的。

VFD本來輸出的就是斬波，樓主有啥問題呢？

你那後端阻值不匹配
變頻器本來就是方波但後端是阻值負載會變弦波


變頻器輸出的不是標準正弦波，所以對負載要分清

引用

引用第1樓guangyu85于2020-07-18 10:04發表的  :
VFD本來輸出的就是斬波，樓主有啥問題呢？

是斬波。是問半周期斬波的第2、3個斬波為什么會由 兩 個相鄰的斬波組成？而其它斬波都是一個斬波。
VF控制時斬波寬度受正弦波調制，斬波脈沖寬度從0逐漸到最大全通，但為什么實際半橋波形（半波）開始第2、3個斬波和介紹倒數第3、2個斬波會由2個波組成？

看下驅動端的波形？有可能就是IGBT不良

引用

引用第5樓彭萬生于2020-07-20 18:54發表的  :
看下驅動端的波形？有可能就是IGBT不良

IGBT沒有問題，測試其它廠家變頻器也存在這種情況。應該跟測試的是變頻器輸出相電壓有關系，如果測試輸出相對直流直流總線+或—應該就不會這樣了。
有機會我再詳細測試下驅動端。

引用

引用第5樓彭萬生于2020-07-20 18:54發表的  :
看下驅動端的波形？有可能就是IGBT不良

原因找到，已經修改，上驅動波形。
