工控人家園 綜合討論 采用Modbus RTU協議讀取來的數據如何換算成十進制的？

往事訴風

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 57 個
工控威望: 2222 點
下載積分: 3173 分
在線時間: 173(小時)
注冊時間: 2016-03-21
最后登錄: 2025-05-13
查看往事訴風的主題 / 回貼

樓主發表于: 2019-03-19 22:11

只看樓主 | 小中大

采用Modbus RTU協議讀取來的數據，高位存放在D1073 低位存放在D1074 怎么轉換成十進制數 在觸摸屏顯示？

tingfenghu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2859 個
工控威望: 3631 點
下載積分: 3546 分
在線時間: 3821(小時)
注冊時間: 2007-11-04
最后登錄: 2025-05-13
查看tingfenghu的主題 / 回貼

1樓發表于: 2019-03-19 22:29

只看該作者 | 小中大

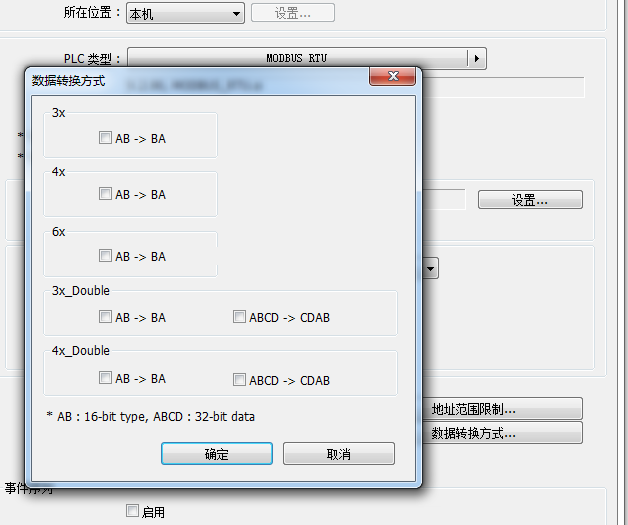

在觸摸屏選取對應該數據格式就可以，
如32bit,flot,32bit signed ,如果高低位反轉，
觸摸的參數里可以設置的，

本帖最近評分記錄：

下載積分:+5(yanshu) 感謝分享！還沒學到這個

二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/

lvpretend

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1266 個
工控威望: 1436 點
下載積分: 3703 分
在線時間: 324(小時)
注冊時間: 2015-07-20
最后登錄: 2025-02-25
查看lvpretend的主題 / 回貼

2樓發表于: 2019-03-20 10:18

只看該作者 | 小中大

不建議你用1樓方式。
建議你還是在PLC中把數據轉換好，再由顯示屏直接顯示。
1，D1073中的低8位移動到高8位，左移8位，低8位補0�；虺�256，16位結果乘法。
2，D1073與D1074相異或，結果放在D1074中。
3，觸摸屏可以直接以無符號數顯示D1074。
你測試下，看我的方法正確否。

fcq417

14年plc工程實踐教學,QQ(微信):2252241236

級別: 略有小成

發送短信
加為好友
QQ聯系
阿里旺旺

精華主題: 0
發帖數量: 303 個
工控威望: 431 點
下載積分: 1261 分
在線時間: 53(小時)
注冊時間: 2008-04-30
最后登錄: 2025-04-27
查看fcq417的主題 / 回貼

3樓發表于: 2019-03-20 11:33

只看該作者 | 小中大

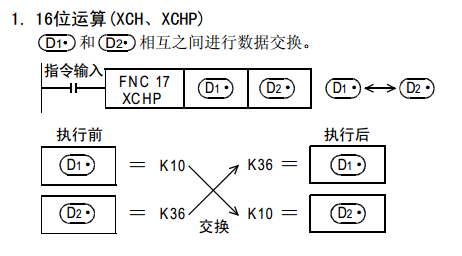

將讀取的兩個寄存器數據中需要的數據提取出來，可以采用邏輯與提取，如果位置反了高低字節交換一下，數據提取后，調整數據高低字節位置，邏輯或整合到一起就可以了，最后直接在觸摸屏上面顯示。
