作為工控人，在通信時都會用到串口通信。但是大家真正的了解串口嗎？現在我將應用串口的一些知識總結下，希望大家一起指正，探討。
1.串口就是指串行通訊，其實最早的電腦串口是用來和調制解調器來進行通訊的。正因為如此串口的引腳定義往往與調制解調器傳輸有關。
2.以下是九針串口的定義。
CD,此腳由調制解調器控制，當電話接通后，發送的信號在載波信號上面，調制解調器利用此引腳通知計算機有載波頻率檢測到，即表示現在處于聯機狀態。
RXD，此引腳會將遠程所發送過來的數據接收進來。
TXD，此引腳將計算機所要發送出去的數據發送出去。
DTR,次引腳有計算機控制，用以通知調制解調器可以進行傳輸，高電位時表示計算機已經準備就緒，隨時可以接收數據。
GND，此引腳為接地端，作為計算機與調制解調器之間的標準電位參考，兩端設備的接地端標準電壓必須一致，否則會產生接地回路。使得信號因標準電位的不同而產生漂移，也會導致結果失常。
DSR,此引腳由調制解調器控制，調制解調器用這支引腳的高電位通知計算機，一切準備就緒，可以發送數據過來。
RTS,次引腳由計算機控制，用以通知調制解調器馬上發送數據至計算機，而當調制解調器收到此信號后，便會將它由電話在線收到的數據發送給計算機，在此之前如果有數據發送到調制解調器則會暫存在緩存區中。
CTS：此引腳由調制解調器控制，用以通知計算機將欲發送的數據送至調制解調器。當計算機收到此近郊的信號，即將準備送出的數據送至調制解調器，而調制解調器則將減速機送過來的數據由電話線送出。
R1，調制解調器器通知計算機有電話進來，是否接聽電話則由計算機決定。
串行通訊有兩種，一種是RS-232和RS-485通訊。兩者的區別。
RS-232串行通訊的標準電壓是參考接地端而來。發送端由發送數據端參考發送端的接地電壓發送數據，接收端由接送端與接送端的接地電壓來接收數據。如果中間有噪聲進入，則會產生干擾。
RS-485串行通信，在發送數據之前先把信號解析成正負的兩條線路。達到接收端后再接收成原來的信號。

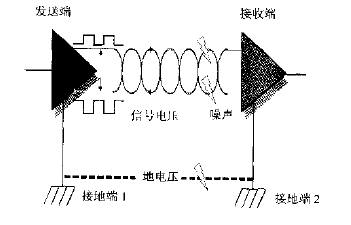

收到干擾時如圖所示： [upload=1]
所以RS-485可以有效的防止噪聲干擾。
信號定義：
計算機并無法分辨所謂的數字或者英文，在其內部所有的數據都是0和1，任何數據都是這兩個數字的組合。串口數據發送中也 只是發送O和1。在RS-232的標準電壓中，電壓在+3V-+15V（一般使用+6V）之間稱為0.在-3V- -15V(一般使用-6V)代表1.
其他的不多贅述了，打字有點累了。
