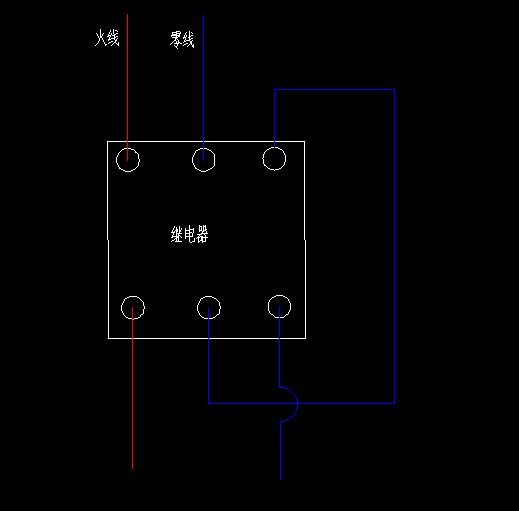

繼電器接法

不知道這個有什么作用，應該不是繼電器選錯了的緣故。


再來一個。

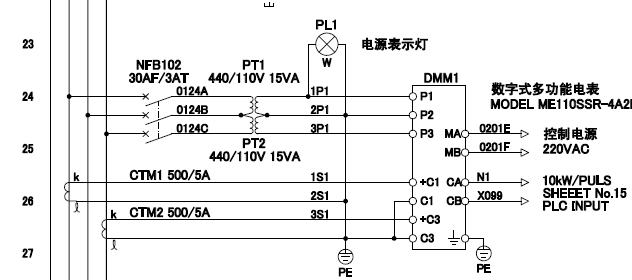

燈

PL1燈的接法，這樣對不對？

上圖應該是單相線路使用了三相繼電器的緣故，下圖燈的接法沒問題，電流、電壓互感器付邊接地。

路過學學啊

上圖是不是在零線回路串電機啟動電容，否則認為1樓正確

頂1樓

頂1樓

對PT1.PT2一次側B相接地不是太理解，求解

DDDDDDD

第一張圖是不是繼電器帶缺相保護的啊，第二張互感器的副側是要接地，保護作用。

引用

引用第1樓hls63于2013-02-04 10:16發表的  :
上圖應該是單相線路使用了三相繼電器的緣故，下圖燈的接法沒問題，電流、電壓互感器付邊接地。

了解了

電壓互感器b相接地有點不理解:第一電壓互感器是故障率很高的器件,但副邊又不能不接地,但直接接地其他倆相對地將會造成電壓互感短路.所以電壓互感器b相不能直接接地,須經過擊穿保險接地.有過一次35千伏變電站故障經驗,施工員誤將擊穿保險認為熔斷器,導致試投時互感器炸掉,二次回路原件燒毀.個人認為b相直接接地不妥!

電壓互感器本身的阻抗很小，一旦副邊發生短路，電流將急劇增長而燒毀線圈。為此，電壓互感器的原邊必須接有熔斷器，副邊必須可靠接地，以免原、副邊絕緣損毀時，副邊出現對地高電位而造成人身和設備事故。

施工、安裝要點
1、副邊繞組連同鐵心必須可靠接地。
2、副邊絕對不容許短路。
