月澤

時間嘛！就象乳溝，擠一擠總歸還是有的！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 1285 個
工控威望: 2921 點
下載積分: 4511 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-12-04
查看月澤的主題 / 回貼

樓主發表于: 2012-02-06 21:02

只看樓主 | 小中大

我希望在藍色區域標注以下電纜的平方比如四芯 2.5MM2 該怎么操作？求指教.

還有元件標注的符號前面總是帶一個負 - 的符號就比如圖中的 -M1 -M2 老是要自己一個一個該回來好麻煩啊

揭開神秘的工控面紗
QQ:2631001081
Emal:strong20671713@163.com

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70572 分
在線時間: 1607(小時)
注冊時間: 2008-04-20
最后登錄: 2025-05-27
查看wwcwwc的主題 / 回貼

1樓發表于: 2012-02-06 21:45

只看該作者 | 小中大

建議先做好一個單元后，用陣列方式，然后進行修改，這樣做法標注改動少。

本帖最近評分記錄：

下載積分:+1(月澤) 熱心助人

sky072154

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 96 個
工控威望: 235 點
下載積分: 1136 分
在線時間: 119(小時)
注冊時間: 2009-06-29
最后登錄: 2025-05-15
查看sky072154的主題 / 回貼

2樓發表于: 2012-02-06 21:59

只看該作者 | 小中大

-號可以設置不顯示。。左邊項目管理那里點右鍵，自己找下
不過我個人覺得有-號才比較正規，所以不用理會那個

sky072154

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 96 個
工控威望: 235 點
下載積分: 1136 分
在線時間: 119(小時)
注冊時間: 2009-06-29
最后登錄: 2025-05-15
查看sky072154的主題 / 回貼

3樓發表于: 2012-02-06 22:15

只看該作者 | 小中大

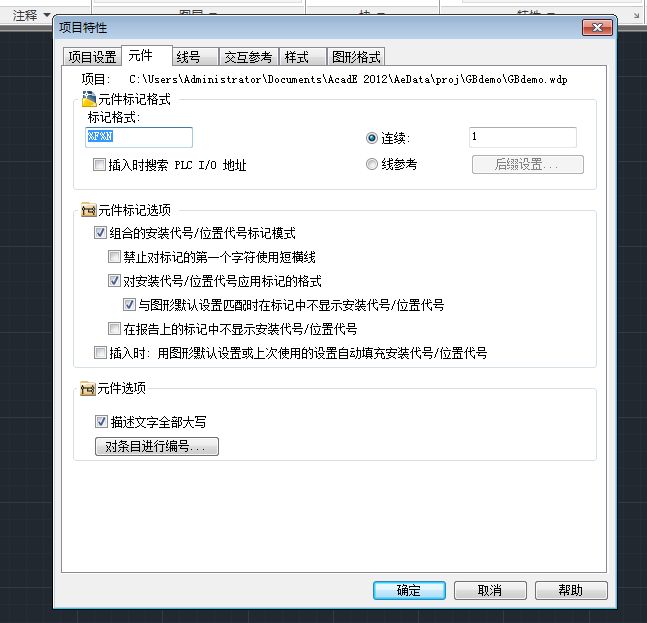

如圖：

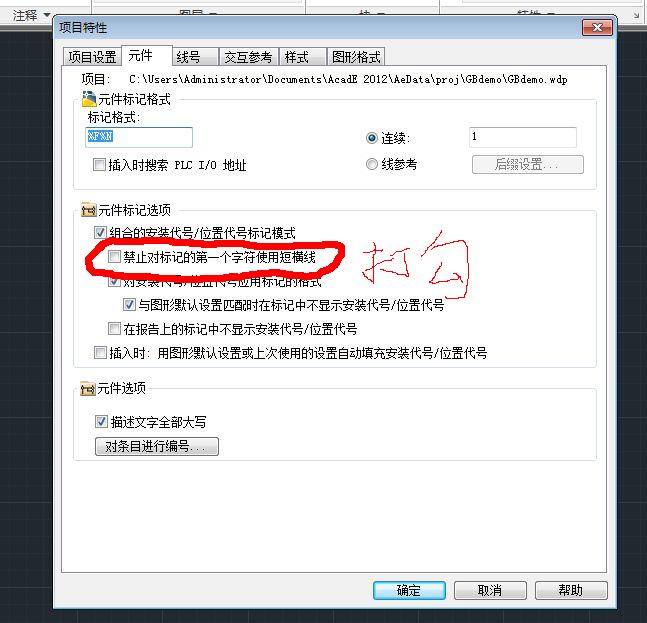

取消-號

電纜標記1

電纜標記2

本帖最近評分記錄：

下載積分:+5(月澤) 熱心助人

wananjushi

萬安居士

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 858 個
工控威望: 5759 點
下載積分: 11561 分
在線時間: 216(小時)
注冊時間: 2011-12-24
最后登錄: 2018-07-22
查看wananjushi的主題 / 回貼

4樓發表于: 2012-02-07 07:54

只看該作者 | 小中大

同意三樓說法

wananjushi

ajpa88

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 105 個
工控威望: 243 點
下載積分: 839 分
在線時間: 33(小時)
注冊時間: 2012-01-31
最后登錄: 2016-07-04
查看ajpa88的主題 / 回貼

5樓發表于: 2012-02-07 08:09

只看該作者 | 小中大

學習了！

月澤

時間嘛！就象乳溝，擠一擠總歸還是有的！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 1285 個
工控威望: 2921 點
下載積分: 4511 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-12-04
查看月澤的主題 / 回貼

6樓發表于: 2012-02-07 09:42

只看該作者 | 小中大

3樓說的標注是不是要在報告中生成不能顯示在此頁面上嗎？

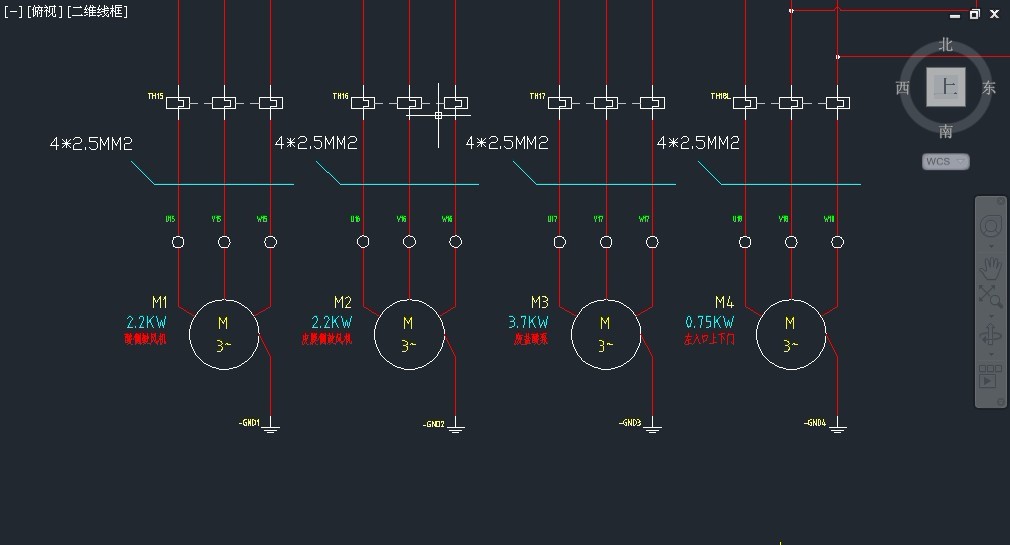

我就想很直觀的標注在這張圖紙上下面是我自己弄的用CAD畫圖工具畫的

揭開神秘的工控面紗
QQ:2631001081
Emal:strong20671713@163.com

月澤

時間嘛！就象乳溝，擠一擠總歸還是有的！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 1285 個
工控威望: 2921 點
下載積分: 4511 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-12-04
查看月澤的主題 / 回貼

7樓發表于: 2012-02-07 09:51

只看該作者 | 小中大

這個 標記前面的負 - 知道了還要謝謝3樓

揭開神秘的工控面紗
QQ:2631001081
Emal:strong20671713@163.com

萬鈞彩

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 269 個
工控威望: 405 點
下載積分: 18748 分
在線時間: 166(小時)
注冊時間: 2010-08-02
最后登錄: 2017-04-30
查看萬鈞彩的主題 / 回貼

8樓發表于: 2012-02-07 09:59

只看該作者 | 小中大

學習了！

sky072154

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 96 個
工控威望: 235 點
下載積分: 1136 分
在線時間: 119(小時)
注冊時間: 2009-06-29
最后登錄: 2025-05-15
查看sky072154的主題 / 回貼

9樓發表于: 2012-02-07 21:34

只看該作者 | 小中大

可以做成你的那個樣子的，自己研究下，軟件嘛就是要折騰。。

最近在研究EPLAN。 ELECTRICAL不怎么折騰了，呵呵

guo0906

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 22 個
工控威望: 146 點
下載積分: 895 分
在線時間: 43(小時)
注冊時間: 2011-08-21
最后登錄: 2024-06-27
查看guo0906的主題 / 回貼

10樓發表于: 2012-02-08 12:01

只看該作者 | 小中大

哪里下載2012版本的啊，朋友？我還在用2008的，以前人家給的。謝謝！

樓主留言：

這個還真忘記了就是自己百度來的吧，或是哪里看到下來的

baolizcy

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 159 個
工控威望: 330 點
下載積分: 317 分
在線時間: 64(小時)
注冊時間: 2006-09-17
最后登錄: 2024-05-10
查看baolizcy的主題 / 回貼

11樓發表于: 2012-02-08 12:02

只看該作者 | 小中大

學習中，感謝
