AQW0是PID向導生成的PID0_INIT子程序調用參數所得

在向導符號表PID0_SYS中，Output 的數據類型為雙字(VD128)

Output 的數據類型為雙字,那么AQW0的類型也是雙字，

現要把AQW0的值放入VD4中出錯，既然數據類型是相同的，為何不能用MOV_DW指令出錯？

你的第一個圖是輸出局部變量Output，第二個圖是全局變量PID0_Output

這是兩個不同的參數，怎可能混淆一起呢？

yumiqing@126.com

引用

引用第3樓xxiaomi于2009-08-25 20:42發表的  :
你的第一個圖是輸出局部變量Output，第二個圖是全局變量PID0_Output

這是兩個不同的參數，怎可能混淆一起呢？

yumiqing@126.com

Output 是子程序PID0_INIT 的局部變量這沒有錯，調用后其值存入AQW0中了


那么Output 和AQW0的數據類型是相同的，沒有混淆�，F(xiàn)要把AQW0中的數據

存入VD中，存不進去。

A-------模擬量   Q---------輸出  W--------------字

存入DWord-------------------------這是夢想？

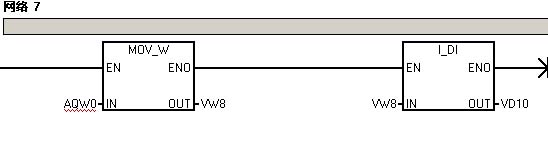

1、存入Word
2、擴展為Dword
3、存入VD

AQW0 存入 WORD 也存不進

引用

引用第5樓cvlsam于2009-08-26 09:11發表的  :
A-------模擬量   Q---------輸出  W--------------字

存入DWord-------------------------這是夢想？

1、存入Word
.......

AQW0 是調用向導生成的 PID_INIT 子程序生成的。

AQW作為只讀，你不可以將其移入存儲器。

因此，你只能對于你向導生成的全局數據進行。

正如你上面的貼圖有寫道：VD128（標準化回路計算值），根據S7-200系統手冊第152頁表6-44（PID回路表）中描述，該計算值為一個浮點（REAL）數據。

因此，你如果要獲取PID的AQW的輸出值，你需要來通過MOV_R來將VD128讀取入寄存器，因為VD128中的數據為0.0～1。0之間的浮點數，對于輸出來說，會依據系統手冊第149頁中的回路值轉換為刻度值公式進行轉換，你同樣也可以使用該公式對你先前保存的VD128的值進行轉換。

以上

引用

引用第8樓cvlsam于2009-08-26 14:33發表的  :
AQW作為只讀，你不可以將其移入存儲器。

因此，你只能對于你向導生成的全局數據進行。

正如你上面的貼圖有寫道：VD128（標準化回路計算值），根據S7-200系統手冊第152頁表6-44（PID回路表）中描述，該計算值為一個浮點（REAL）數據。
.......

cvlsam 你說的太好了，我是想把AQW0（VD128）的值標準化為頻率值在觸摸屏上顯示，因此想把該值存入VD8中。


但是我覺得向導中的VD128是局部變量，不是全局變量。因此在主程序中讀不到它的值。

圖中PIN_INIT監控的AQW0 的值為6400

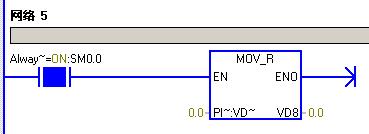

VD128 MV_R 中其值為0.0，兩者不一樣

還是沒法將頻率值讀出

請貼上你的向導設置中對于輸入輸出的圖。

VD128不是全局變量？都已經使用到物理地址了。

如果你使用了4－20mA的輸出，那么 當0，也就是4mA時，自然是輸出6400～～

我對于問題領悟不對，不知能否提供《s7-200系統手冊》
