S7-200 DC DC DC電源損壞，有沒有同行修過？輸入24V,輸出多少V?

本論壇9樓分析對不對？怕電壓不對損壞PLC,向大家求證！
9樓 發表于: 2012-01-13 21:43 只看該作者 | 小 中 大 1197967  評分選定
大概明白了，這兩個小芯片是高速開關保護電路，用于過電流、過電壓、過載的保護。

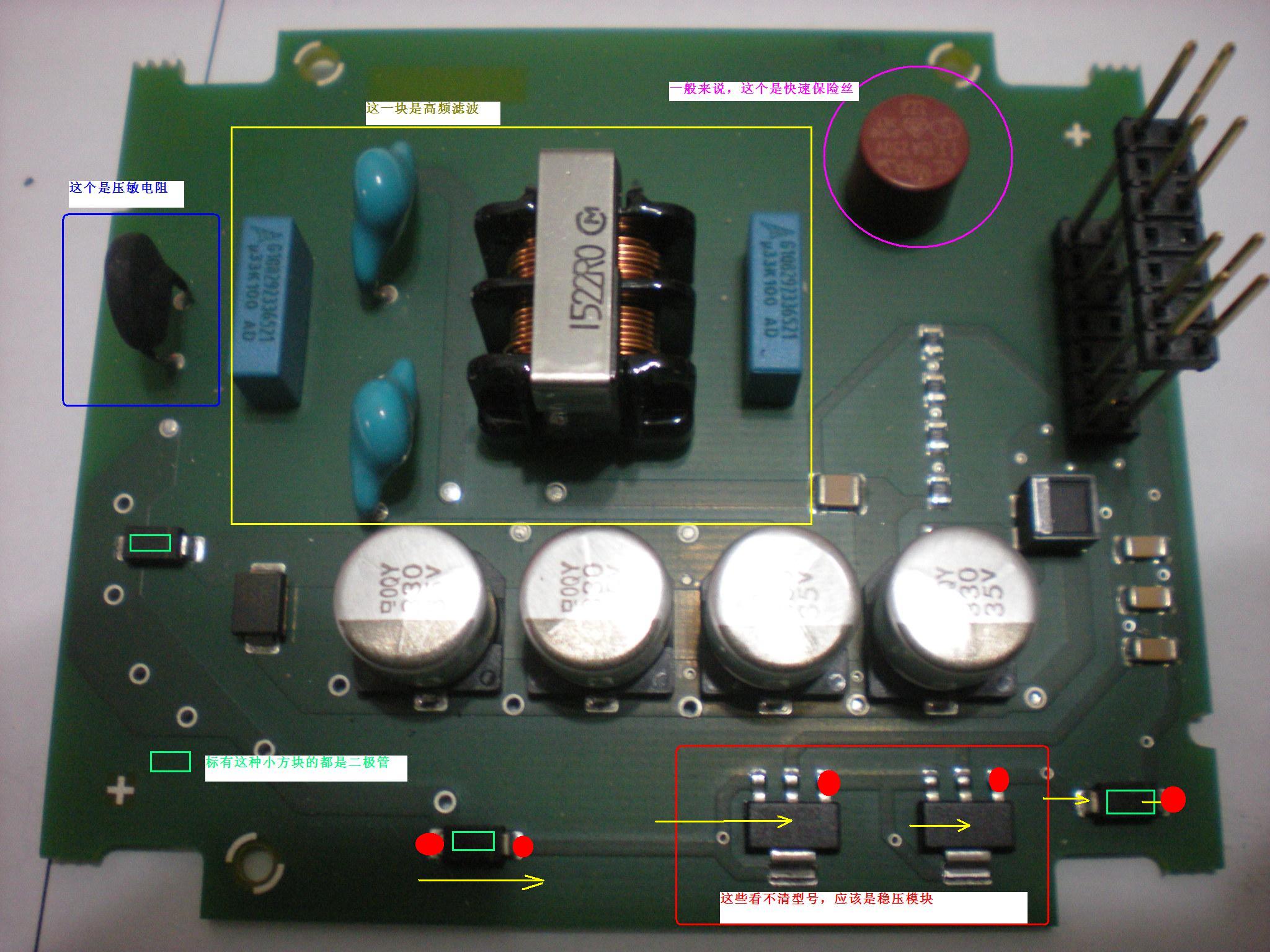

電壓測量我標注在圖上了，凡是紅點的都應該在+24V 左右，哪個點沒有，就是前級原件壞了，
最終輸出就是24V，估計這兩個保護電路同時壞的可能性不大，如果是壞了一個，可以直接把
壞的那個短接，只用一級保護應急。如果是二極管壞了，可以找電流在1A左右的肖特基二極管
替換。

已搞定！23.8v和21.6v，多謝論壇上的參考！
