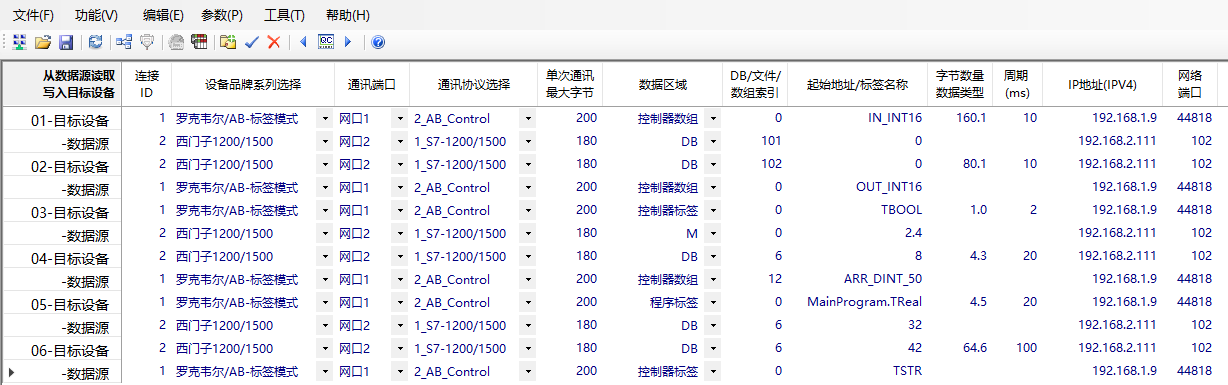

    一個羅克韋爾(AB)的Control系列的PLC與西門子S7-1500之間的通訊的案例配置，實現AB的標簽數組與西門子DB數據塊之間通訊。基于IGT-DSER智能網關，配置如下圖，感覺挺方便的：



        任務01：讀取西門子DB101.DBW0開始的80個的INT類型的數據，寫入到羅克韋爾AB的IN_INT16控制器數組(從0開始)，共160字節；
        任務02：讀取羅克韋爾AB的OUT_INT16控制器數組(從0開始)的40個INT類型的數據，寫入到西門子DB102.DBW0開始的80字節；
        任務03：讀取西門子M2.4的1個BOOL類型的數據，寫入到羅克韋爾AB的TBOOL控制器標簽；
        任務04：讀取羅克韋爾AB的ARR_DINT_50[12]的1個DINT類型的數據，寫入到西門子DB6.DBD8，共4字節；
        任務05：讀取西門子DB6.DBD32的1個的REAL類型的數據，寫入到羅克韋爾AB的MainProgram.TReal程序標簽，共4字節；
        任務06：讀取羅克韋爾AB的TSTR控制器標簽的1個STRING類型的數據，寫入到西門子DB6.DBB42的STRING[64]類型的地址，共64字節。

        詳細案例文檔： 西門子S7協議(PROFINET端口)轉羅克韋爾AB的EthernetIP網絡通訊.pdf (406 K) 下载次数:28
        詳細圖文鏈接：https://blog.csdn.net/AutoCtrl/article/details/142050598
