sjbandmm

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 243 個
工控威望: 413 點
下載積分: 999 分
在線時間: 171(小時)
注冊時間: 2008-08-23
最后登錄: 2025-05-17
查看sjbandmm的主題 / 回貼

樓主發表于: 2019-06-05 23:43

只看樓主 | 小中大

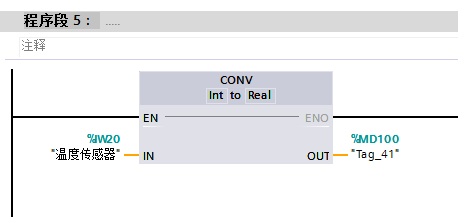

圖片：

6eS7 231-4HD32-0AB0 模塊，通道0，配置為4-20mA電流輸入，顯示32767，超限，配置為0-20mA顯示值為13，萬用表測量電壓為2.3V（萬用表通過測量24V校驗應該是沒有問題的），模塊電流采樣電阻為250歐姆，那么這時電流為2300/250=9.2mA,數值應該是（9.2-4）/16*27648=8986。這個模塊是電工安裝的，我不在現場，是安裝的有問題，還是模塊硬件設置有問題呢？
這個模塊的說明書我也沒找到，只有一個樣本，照樣本畫的圖紙，是不是硬件上還有什么我不知道的撥碼等設置？

ycm1980

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 62 個
工控威望: 168 點
下載積分: 841 分
在線時間: 413(小時)
注冊時間: 2012-09-11
最后登錄: 2025-05-15
查看ycm1980的主題 / 回貼

1樓發表于: 2019-06-06 07:30

只看該作者 | 小中大

這個硬件上不用撥碼設置的，通道上選擇就可以。你配置為4-20mA電流輸入，應該不會顯示超限的！是不是外部接線有問題

s377058083

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 16 個
工控威望: 135 點
下載積分: 605 分
在線時間: 116(小時)
注冊時間: 2014-06-16
最后登錄: 2025-04-14
查看s377058083的主題 / 回貼

2樓發表于: 2019-06-06 09:16

只看該作者 | 小中大

1200模擬量在沒有接儀表的時候，是顯示32767的。接上儀表就好了。

sjbandmm

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 243 個
工控威望: 413 點
下載積分: 999 分
在線時間: 171(小時)
注冊時間: 2008-08-23
最后登錄: 2025-05-17
查看sjbandmm的主題 / 回貼

3樓發表于: 2019-06-06 12:06

只看該作者 | 小中大

估計是我接線有問題，傳感器是二線的，我是24V+先入的PLC ，傳感器負端回到24-的，估計模擬量輸入端與電源端未隔離，雖然模擬量端口輸入電壓只有2.3V，但相對于電源-，輸入端是24V，可能造成采集的問題。我還沒改接線。沒最終確定原因，估計是這個問題。
