樓主發表于: 2016-10-26 17:28

只看樓主 | 小中大

圖片：

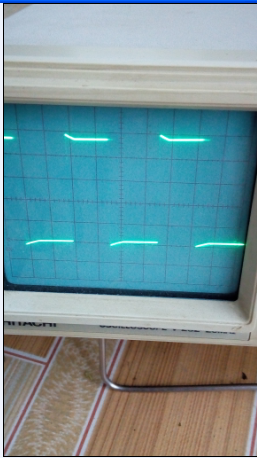

英威騰的板子，我安裝后，驅動波形是這樣的，我原來測量的都是矩形波，不知道為什么這個波形是這樣的，希望各位老師給看一看

李磊88

我學習，我快樂

級別: 略有小成

精華主題: 0
發帖數量: 314 個
工控威望: 480 點
下載積分: 3846 分
在線時間: 361(小時)
注冊時間: 2008-12-11
最后登錄: 2025-07-05
查看李磊88的主題 / 回貼

1樓發表于: 2016-10-26 17:31

只看該作者 | 小中大

這是5HZ的驅動波形

lvpretend

級別: 論壇先鋒

精華主題: 0
發帖數量: 1266 個
工控威望: 1436 點
下載積分: 3703 分
在線時間: 324(小時)
注冊時間: 2015-07-20
最后登錄: 2025-02-25
查看lvpretend的主題 / 回貼

2樓發表于: 2016-10-27 11:38

只看該作者 | 小中大

波形正常，上升沿陡峭，傳輸線有電感，就會出現這樣的尖峰。
你再測試下示波器校準，看下補償是否恰當。

李磊88

我學習，我快樂

級別: 略有小成

精華主題: 0
發帖數量: 314 個
工控威望: 480 點
下載積分: 3846 分
在線時間: 361(小時)
注冊時間: 2008-12-11
最后登錄: 2025-07-05
查看李磊88的主題 / 回貼

3樓發表于: 2016-10-27 21:31

只看該作者 | 小中大

其他的幾路波形都是一樣的，是不是這樣就是正常

李磊88

我學習，我快樂

級別: 略有小成

精華主題: 0
發帖數量: 314 個
工控威望: 480 點
下載積分: 3846 分
在線時間: 361(小時)
注冊時間: 2008-12-11
最后登錄: 2025-07-05
查看李磊88的主題 / 回貼

4樓發表于: 2016-10-27 21:33

只看該作者 | 小中大

我測量了一下別的變頻器，都是矩形波，很標準的，
