陳大圍
工控新人,還請多多指教
級別: 論壇先鋒

精華主題: 0
發帖數量: 878 個
工控威望: 1161 點
下載積分: 8915 分
在線時間: 1855(小時)
注冊時間: 2011-04-17
最后登錄: 2025-06-26
查看陳大圍的 主題 / 回貼
樓主  發表于: 2013-10-30 17:58
       急停按鈕被按下釋放后,需要按復位按鈕才能啟動系統的繼電器線路圖,復位按鈕為常開型。我自己畫了下,感覺有點復雜,壇友們可有簡單的畫法?謝謝!
專心學工控技術,請各位幫忙指教
wangxiweng
做到老,學到老,還有三樁學不到。
級別: 略有小成
精華主題: 0
發帖數量: 334 個
工控威望: 490 點
下載積分: 4105 分
在線時間: 180(小時)
注冊時間: 2013-06-17
最后登錄: 2025-03-24
查看wangxiweng的 主題 / 回貼
1樓  發表于: 2013-10-30 18:22
用cad畫嗎,就畫成PLC內部常開和常閉就好了呀。
學者
陳大圍
工控新人,還請多多指教
級別: 論壇先鋒

精華主題: 0
發帖數量: 878 個
工控威望: 1161 點
下載積分: 8915 分
在線時間: 1855(小時)
注冊時間: 2011-04-17
最后登錄: 2025-06-26
查看陳大圍的 主題 / 回貼
2樓  發表于: 2013-10-30 22:06
找到答案了,上傳供壇友參考
專心學工控技術,請各位幫忙指教
陳大圍
工控新人,還請多多指教
級別: 論壇先鋒

精華主題: 0
發帖數量: 878 個
工控威望: 1161 點
下載積分: 8915 分
在線時間: 1855(小時)
注冊時間: 2011-04-17
最后登錄: 2025-06-26
查看陳大圍的 主題 / 回貼
3樓  發表于: 2013-10-30 22:07
貌似跟題目意思不符,用了常閉型的復位按鈕了
專心學工控技術,請各位幫忙指教
小鼻子
級別: 探索解密
精華主題: 0
發帖數量: 4 個
工控威望: 121 點
下載積分: 580 分
在線時間: 1(小時)
注冊時間: 2013-10-24
最后登錄: 2013-11-11
查看小鼻子的 主題 / 回貼
4樓  發表于: 2013-10-30 22:42
圖片:

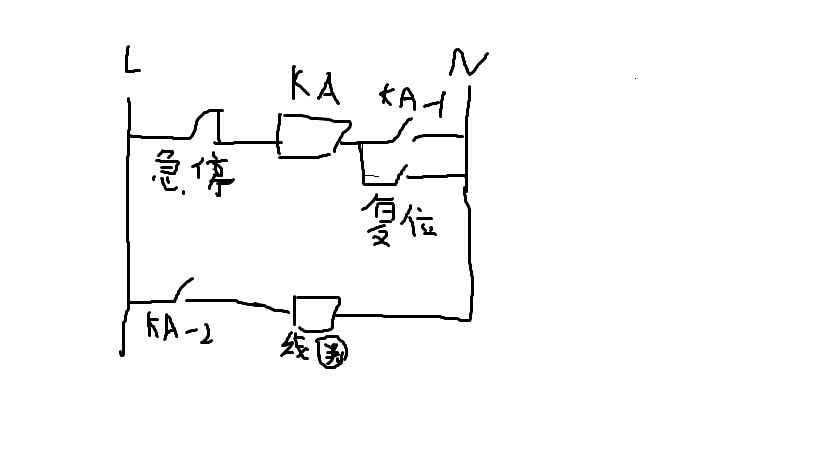

你看看行不行!用鼠標畫畫好難!
本帖最近評分記錄:
  • 下載積分:+5(guochunyi) 熱心助人!
    guochunyi
    直讀解西門屏HMI口令 。。。
    級別: 論壇版主

    精華主題: 5 篇
    發帖數量: 8303 個
    工控威望: 10437 點
    下載積分: 21237 分
    在線時間: 3109(小時)
    注冊時間: 2007-03-01
    最后登錄: 2025-07-03
    查看guochunyi的 主題 / 回貼
    5樓  發表于: 2013-10-31 07:37
    樓上的思路正確,切合題意,只不過繼電器線圈的位置和按鈕的位置需要調換一下。出于安全性考慮。
    可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。
    銘杰工控
    溫嶺市正凱自動化設備有限公司
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 1976 個
    工控威望: 6488 點
    下載積分: 966 分
    在線時間: 1080(小時)
    注冊時間: 2009-01-13
    最后登錄: 2025-06-22
    查看銘杰工控的 主題 / 回貼
    6樓  發表于: 2013-10-31 08:31

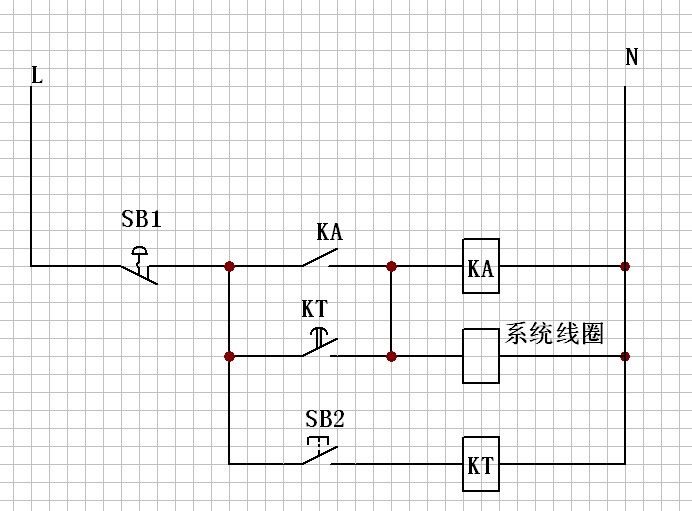

    給兩種不同的方法,一種是可直接復位的,另一種是需延時復位的



    溫嶺市正凱自動化設備有限公司  15057679726
    全自動換箱機 催化劑再生、處置智能裝備 MES軟件 WCS軟件 注塑工廠整體智能化解決方案    重載桁架機械手
    xxaa00511
    級別: 略有小成
    精華主題: 0
    發帖數量: 55 個
    工控威望: 263 點
    下載積分: 1494 分
    在線時間: 74(小時)
    注冊時間: 2011-09-07
    最后登錄: 2020-03-21
    查看xxaa00511的 主題 / 回貼
    7樓  發表于: 2013-10-31 11:48
    引用
    引用第6樓銘杰工控于2013-10-31 08:31發表的  :
    給兩種不同的方法,一種是可直接復位的,另一種是需延時復位的
    [attachment=113779]
    [attachment=113780]

    樓上用的是visio畫的圖?
    jiaogeishui
    我是楊利勇
    級別: 略有小成
    精華主題: 0
    發帖數量: 275 個
    工控威望: 479 點
    下載積分: 1109 分
    在線時間: 168(小時)
    注冊時間: 2010-08-19
    最后登錄: 2024-11-05
    查看jiaogeishui的 主題 / 回貼
    8樓  發表于: 2013-10-31 11:57
    引用
    引用第5樓guochunyi于2013-10-31 07:37發表的  :
    樓上的思路正確,切合題意,只不過繼電器線圈的位置和按鈕的位置需要調換一下。出于安全性考慮。

    你這樣調換位置應該是更不安全,好嗎,開關是不能直接連在零線上的
    學無止境
    guochunyi
    直讀解西門屏HMI口令 。。。
    級別: 論壇版主

    精華主題: 5 篇
    發帖數量: 8303 個
    工控威望: 10437 點
    下載積分: 21237 分
    在線時間: 3109(小時)
    注冊時間: 2007-03-01
    最后登錄: 2025-07-03
    查看guochunyi的 主題 / 回貼
    9樓  發表于: 2013-10-31 12:39
    引用
    引用第8樓jiaogeishui于2013-10-31 11:57發表的  :

    你這樣調換位置應該是更不安全,好嗎,開關是不能直接連在零線上的

    對比看看6樓得畫法。
    可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。
    陳大圍
    工控新人,還請多多指教
    級別: 論壇先鋒

    精華主題: 0
    發帖數量: 878 個
    工控威望: 1161 點
    下載積分: 8915 分
    在線時間: 1855(小時)
    注冊時間: 2011-04-17
    最后登錄: 2025-06-26
    查看陳大圍的 主題 / 回貼
    10樓  發表于: 2013-10-31 16:01
    引用
    引用第4樓小鼻子于2013-10-30 22:42發表的  :
    你看看行不行!用鼠標畫畫好難!

    貌似你這個系統關閉電源后,再啟動電源,還要按下復位按鈕系統才能工作
    專心學工控技術,請各位幫忙指教
    銘杰工控
    溫嶺市正凱自動化設備有限公司
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 1976 個
    工控威望: 6488 點
    下載積分: 966 分
    在線時間: 1080(小時)
    注冊時間: 2009-01-13
    最后登錄: 2025-06-22
    查看銘杰工控的 主題 / 回貼
    11樓  發表于: 2013-10-31 16:46
    引用
    引用第7樓xxaa00511于2013-10-31 11:48發表的  :

    樓上用的是visio畫的圖?

    是一種古老的制圖軟件 Protel 99SE
    現在逐步使用Eplan
    溫嶺市正凱自動化設備有限公司  15057679726
    全自動換箱機 催化劑再生、處置智能裝備 MES軟件 WCS軟件 注塑工廠整體智能化解決方案    重載桁架機械手
    • «
